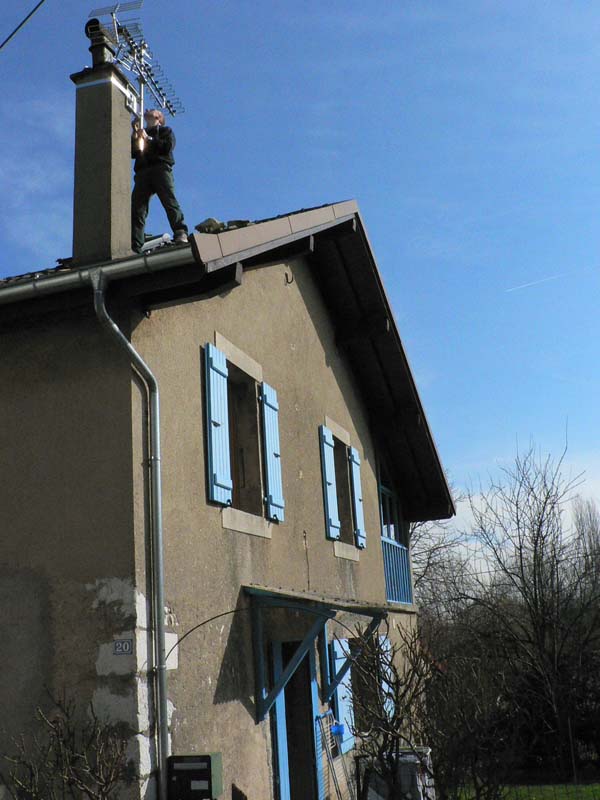

Montage
de l'antenne

17 & 18 février 2007

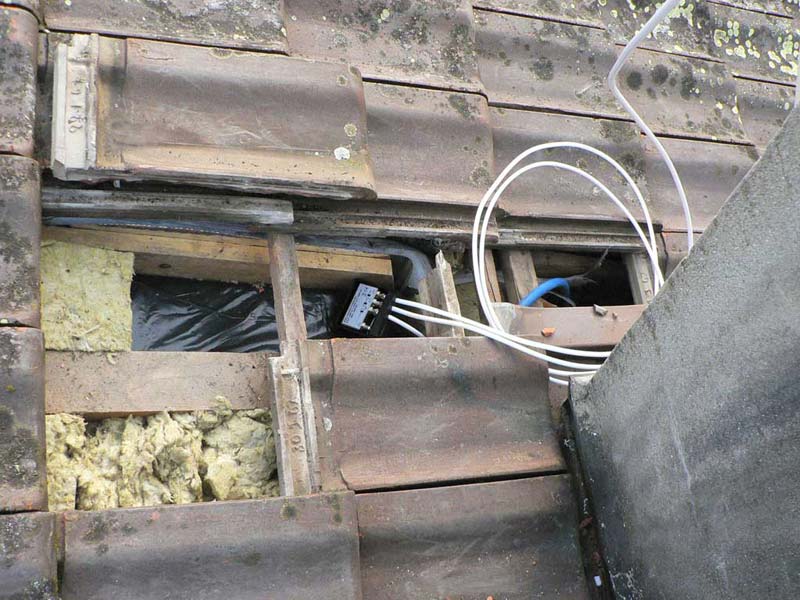

Après avoir enlevé quelques tuiles, j'ai trouvé un passage pour accéder directement aux combles.

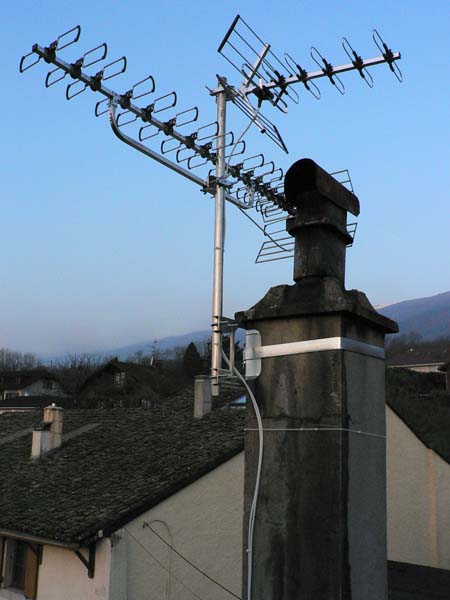

Voici les antennes installées:

-Antenne 18 directeurs UHF dirigée sur le Salève ( TF1, Fr2, Fr3, Canal +)

-Antenne 5 directeurs UHF dirigée sur Vesancy (Gex) (Fr5, M6, TSR...)

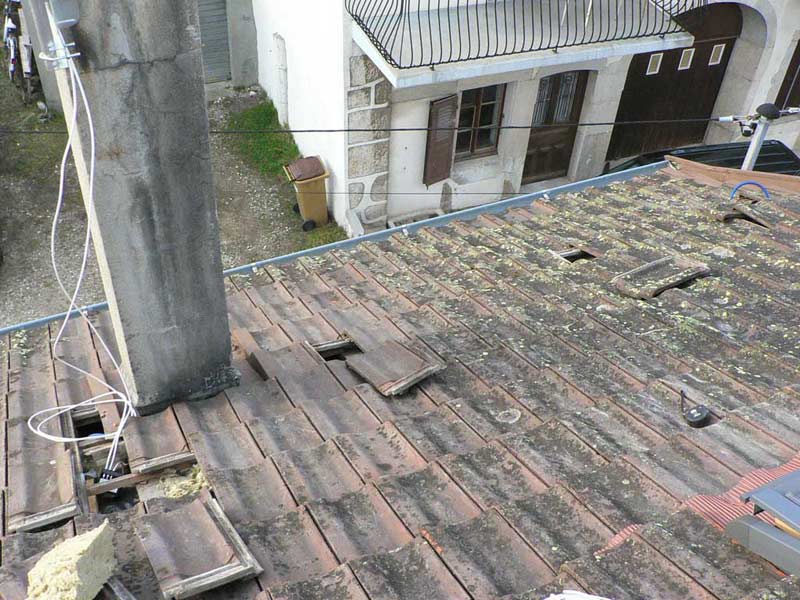

J'en ai aussi profité pour faire passer une gaine avec un multipaire téléphone, afin de refaire l'installation éxistante. (gaine bleue dépassant des tuiles en haut à droite. L'entrée dans la maison se fait au même endroit que l'antenne, à gauche de la cheminée). L'arrivée téléphone se fait sur le petit mat en alu tout à droite de la photo.

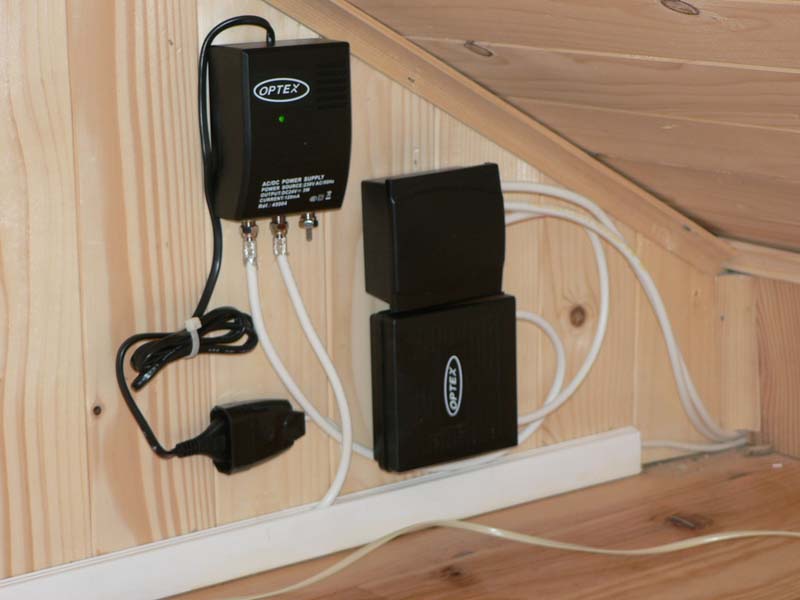

Et pour finir, voici l'installation à l'interieur de la maison, juste sous les tuiles et à proximité de la cheminée:

-Boitier en haut à droite : coupleur 3 voies (2 UHF, 1VHF) Assemble les signaux des 2 antennes.

-Boitier en bas a droite "optex" : préampli 30 dB. Reçoit une tension 24 V du transfo

-Boitier à gauche "optex": Transfo pour ampli et splitter 2 voies.

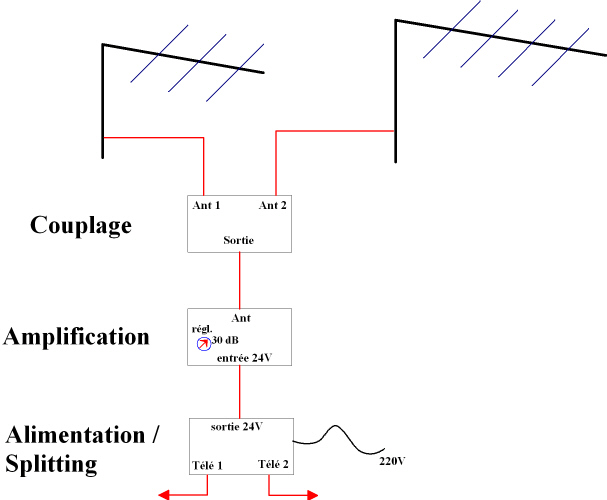

En résumé, voici un petit schéma.
